Miért még mindig megbízható választás a kézikerekes tolózár az ipari csővezetékek szigetelésére?

Absztrakt: Kézikerekes tolózárakpraktikus megoldást jelentenek a csővezetékek leválasztására, mert egyesítik az egyszerű mechanikai szerkezetet, a kézi működtetést, a stabil tömítést és a széles körű alkalmazási rugalmasságot.Hannoipari és polgári csővezeték-rendszerekhez tervezett tartós szelepmegoldásokat kínál, igényes szolgáltatási környezetekhez igazodó anyagkonfigurációkkal és gyártási lehetőségekkel. Ez az útmutató elmagyarázza a kézikerekes tolózár működését, a legfontosabb előnyeiket, a telepítési követelményeket, a karbantartási gyakorlatokat és azokat a tényezőket, amelyeket a vásárlóknak figyelembe kell venniük, amikor megbízható szelepszállítót választanak.

Tartalomjegyzék

• Mik azok a kézikerekes tolózárak?
• Hogyan működnek a kézikerekes tolózárak?
• Mik a legfontosabb előnyei?
• Milyen anyagokat használnak általában?
• Hol használják a kézikerekes tolózárakat?
• Hogyan válasszuk ki a megfelelő szelepet?
• Mik a telepítési és karbantartási követelmények?
• Hogyan hasonlíthatók össze a kézikerekes tolózárak más opciókkal?
• Gyakran Ismételt Kérdések

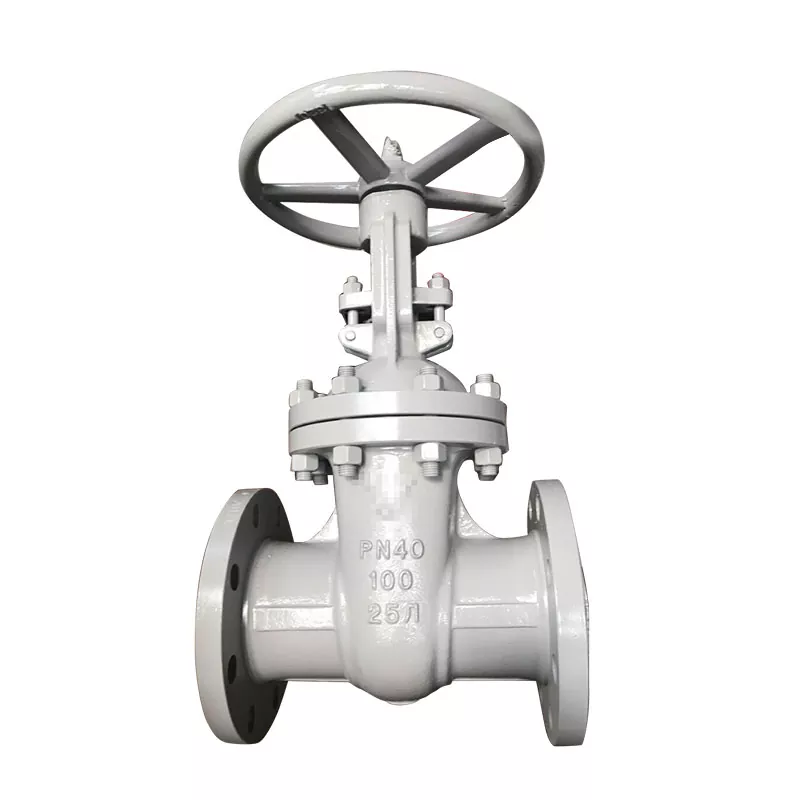

Mik azok a kézikerekes tolózárak?

Kézikerekes tolózárakolyan kézi működtetésű leválasztó szelepek, amelyek forgó kézikerékkel mozgatják a szelepszárat és emelik vagy süllyesztik a kaput. Amikor a kaput leemeli az ülésről, a csővezeték kinyílik, és a közeg átjuthat rajta. Amikor a kapu szorosan érintkezik az üléssel, az átjáró elzáródik.

Ellentétben a folyamatos áramlásszabályozásra tervezett szabályozószelepekkel, a tolózárak elsősorban teljesen nyitott vagy teljesen zárt működésre szolgálnak. Ez a működési elv különösen hasznossá teszi őket ott, ahol a csővezeték megbízható leválasztása fontosabb, mint a fojtóképesség.

A Hanno termékinformációi szerint a kézikerekes tolózárak viszonylag egyszerű felépítéssel és kézi működtetéssel rendelkeznek, így alkalmasak különféle ipari és polgári alkalmazásokra.

Hogyan működnek a kézikerekes tolózárak?

A működési elve viszonylag egyszerű. A kézikerék elforgatása a forgó mozgást a szár lineáris mozgásává alakítja. A szár ezután függőlegesen mozgatja a kaput, amíg a kapu el nem éri a kívánt nyitott vagy zárt helyzetet.

1. A kézikerék forgása:A kezelő kézzel forgatja a kézikereket.
2. A szár mozgása:A szár a forgásiránynak megfelelően mozog.
3. A kapu mozgása:A kapu felfelé vagy lefelé halad a szeleptesten belül.
4. Áramlási szigetelés:A kapu elválik a szelepüléktől, vagy azzal érintkezik.
5. Végső pozíció:A szelep normál üzem közben teljesen nyitva vagy zárva marad.

A szabványos működéshez a Hanno az óramutató járásával megegyező irányú forgatást határoz meg a záráshoz és az óramutató járásával ellentétes irányú forgatást a nyitáshoz. A cég termékútmutatója is hangsúlyozza, hogy a tolózárakat nem szabad fojtásra használni.

Melyek a kézikerekes tolózár fő előnyei?

A kézikerekes tolózárak folyamatos népszerűsége nagyrészt mechanikai egyszerűségüknek és megbízható szigetelő funkciójuknak köszönhető. Olyan létesítményeknél, ahol szükségtelen az elektromos vagy pneumatikus működtetés, a kézi működtetés is csökkentheti a rendszer bonyolultságát.

A Hanno úgy írja le kézikerekes tolószelepeit, mint amelyek egyszerű szerkezetet, kézi vezérlést, stabil tömítési teljesítményt és sokféle alkalmazásra alkalmasak.

Milyen anyagokat használnak általában?

Az anyagválasztás közvetlen hatással van a szelep tartósságára, a tömítési teljesítményre, a korrózióállóságra, valamint a különböző közegekhez és működési feltételekhez való alkalmasságra. Ezért a vásárlóknak a teljes anyagspecifikációt kell értékelniük, ahelyett, hogy csak névleges méret alapján választanának ki egy szelepet.

Például a Hanno közzétett kézikerék tolózár konfigurációja 25 literes testet, 13Cr ülésfelületet, 2Cr13 szárat, 304 plusz grafittömítést, expandált grafittömítést, GCr15 csapágyakat, sárgaréz szár anyát és QT400 kézikereket sorol fel.

A tényleges beszerzéshez a végső anyagspecifikációt mindig ellenőrizni kell a projekt nyomásával, hőmérsékletével, közegével, korróziós körülményeivel, az alkalmazandó szabványokkal és a jóváhagyott szeleprajzzal.

Hol használják a kézikerekes tolózárakat?

Mivel elsősorban szigetelő eszközökről van szó, a kézikerekes tolózárak számos csővezeték-rendszerbe beépíthetők, ahol a kezelőknek egyszerű módszerre van szükségük az áramlás megállítására vagy helyreállítására.

• Kőolaj és finomítás:Csővezeték leválasztás és folyamatrendszer leállítása.
• Kémiai feldolgozás:Kompatibilis folyamat- és közművezetékek elkülönítése.
• Áramtermelés:Víz-, gőz- és közműrendszerek elkülönítésének támogatása.
• Víz és szennyvíz:Fővezeték és berendezés szigetelése.
• Ipari gyártás:A technológiai csővezetékek kézi leválasztása.
• Általános polgári rendszerek:Alkalmazások, ahol a csővezeték kézi leállítása elegendő.

A Hanno szélesebb tolózár-választéka olyan iparágakban található, mint a kőolaj, vegyipar, gyógyszeripar, műtrágya, energiatermelés, víz- és szennyvízipar, tengeri, kohászat és energetikai alkalmazások.

Hogyan válasszuk ki a megfelelő szelepet?

A kézikerekes tolózár kiválasztását a működési feltételekkel kell kezdeni, nem csupán az árral. A műszakilag megfelelő szelep javíthatja a szolgáltatás megbízhatóságát és csökkentheti a karbantartási kockázatokat a berendezés élettartama során.

1. Határozza meg a névleges méretet:Párosítsa a szelep méretét a csővezetékkel és a csatlakozási követelményekkel.
2. Erősítse meg a nyomásértéket:Válassza ki a rendszer maximális működési feltételeinek megfelelő nyomásosztályt.
3. A hőmérséklet értékelése:Vegye figyelembe a normál és a maximális/minimális üzemi hőmérsékletet is.
4. Azonosítsa a médiát:Ellenőrizze a kompatibilitást vízzel, olajjal, gázzal, vegyszerekkel, gőzzel vagy más közegekkel.
5. Válassza ki a karosszériát és a díszítőanyagokat:Vegye figyelembe a korróziót, az eróziót, a hőmérsékletet és a mechanikai követelményeket.
6. Ellenőrizze a kapcsolat típusát:Győződjön meg arról, hogy karimás, tompahegesztett, menetes vagy más csatlakozás szükséges.
7. Ellenőrizze az üzemi nyomatékot:Nagy szelepek vagy nagy nyomáskülönbség esetén a közvetlen kézi működtetés helyett inkább sebességváltóra van szükség.
8. Erősítse meg az alkalmazandó szabványokat:Tekintse át a projekt specifikációit és a szükséges tervezési, tesztelési és tanúsítási szabványokat.

Ez utóbbi pont különösen fontos az ipari beszerzések esetében. A Hanno sebességváltóval működtetett tolózárakat is gyárt nagyobb szelepekhez, ahol a közvetlen kézikerék-működtetés túlzott kézi erőfeszítést igényelhet. A közzétett sebességváltó tolózár-választéka DN150–DN1400 és nyomásosztályok 2500 osztályig terjed.

Mik a telepítési és karbantartási követelmények?

A helyes telepítés elengedhetetlen a tömítési teljesítmény fenntartásához és a szükségtelen működési problémák csökkentéséhez. Beszerelés előtt a szelepkamrát és a tömítőfelületeket meg kell tisztítani a szennyeződések, homok és egyéb szennyeződések eltávolítására.

Telepítési ellenőrzőlista

• Ellenőrizze a szelep modelljét és a csatlakozási méreteket.
• Erősítse meg a szükséges telepítési irányt.
• Összeszerelés előtt tisztítsa meg a tömítőfelületeket.
• Húzza meg egyenletesen a csatlakozócsavarokat.
• Ellenőrizze a tömítés tömörítését anélkül, hogy megakadályozná a szár egyenletes mozgását.
• Hagyjon elegendő helyet a kézikerék működtetéséhez és karbantartásához.
• Kövesse a gyártó utasításait az erőátviteli mechanizmussal felszerelt szelepeknél.

A Hanno kifejezetten azt javasolja, hogy kerülje el az ütközéseket vagy a kézikerekek helytelen kezelését, és hagyjon megfelelő helyet a működéshez. A gyakran használt szelepek esetében az útmutatás havonta legalább egyszeri kenést javasol.

A rendszeres ellenőrzésnek a tömítés állapotára, a szár mozgására, a szivárgásra, a kézikerék sértetlenségére, a karimás csatlakozásokra és a szokatlan működési ellenállásra is összpontosítania kell. Ha túlzott erőre van szükség, a kezelőknek meg kell vizsgálniuk az okot hosszabbító rudak vagy más rögtönzött szerszámok használata helyett.

Hogyan hasonlíthatók össze a kézikerekes tolózárak más opciókkal?

A legjobb szeleptípus a tervezett funkciótól függ. A kézikerekes tolózárak különösen megfelelőek, ha a fő követelmény a megbízható kézi leválasztás, nem pedig a folyamatos áramlásszabályozás.

Ezért nem szabad tolózárat választani pusztán azért, mert olcsó vagy ismerős. A kritikus kérdés az, hogy a szelep működési elve megegyezik-e a csővezeték tényleges funkciójával.

Gyakran ismételt kérdések a kézikerekes tolószelepekkel kapcsolatban

1. Mire használják főként a kézikerekes tolószelepeket?

Elsősorban a csővezeték áramlásának teljes nyitására vagy zárására szolgálnak. Általában nem fojtószelepre vagy folyamatos áramlásszabályozásra szolgálnak.

2. Működtethetők-e a kézikerekes tolózárak áram nélkül?

Igen. A standard kézikerékkel működtetett konfiguráció kézi mechanikus működtetést használ, ezért általában nincs szükség külső áramforrásra.

3. Milyen irányba kell elforgatni a kézikereket a tolózár zárásához?

A Hanno konfigurációnál az óramutató járásával megegyező irányú forgatás zárja a szelepet, az óramutató járásával ellentétes forgás pedig nyitja. Mindig ellenőrizze az adott szelephez mellékelt kezelési útmutatót.

4. Használható-e tolózár fojtásra?

Nem. A tolózárakat általában teljesen nyitott vagy teljesen zárt üzemre tervezték. Fojtózáshoz való használata hozzájárulhat a nemkívánatos áramlási feltételekhez és az idő előtti kopáshoz.

5. Milyen gyakran kell kenni egy gyakran használt kézikerekes tolózárat?

A Hanno a gyakran nyitható és zárt szelepek havonta legalább egyszeri kenését javasolja, miközben a tényleges karbantartási időközöknek tükrözniük kell a szervizfeltételeket és a gyártó karbantartási utasításait is.

6. Mikor válasszak sebességváltóval működtetett tolózárat?

Sebességváltó-konfiguráció akkor jöhet számításba, ha a szelep mérete, a nyomáskülönbség vagy az üzemi nyomaték miatt a kézikerék közvetlen működtetése nem praktikus. A Hanno kifejezetten olyan alkalmazásokhoz pozicionálja a sebességváltó tolózárait, ahol további mechanikai előnyökre van szükség.

Következtetés: A kézikerekes tolózár okos választás a csővezetékek leválasztására?

A folyamatos áramlásszabályozás helyett megbízható elzárást igénylő csővezetékrendszereknél a kézikerekes tolózár praktikus és sokoldalú választás marad. Egyszerű mechanikai felépítésük, kézi működtetésük, stabil tömítőfelületük és adaptálható anyagkonfigurációjuk számos ipari és polgári alkalmazásra alkalmassá teszik. A megfelelő méret, nyomásérték, anyag, csatlakozás és működési konfiguráció kiválasztása elengedhetetlen a hosszú távú teljesítményhez. Ha megbízható kézikerekes tolószelepeket szerez be egy kínai gyártótól, vagy segítségre van szüksége egy szelepnek a csővezeték követelményeihez való hozzáigazításában,lépjen kapcsolatba velünka Hannónál termékleírásokért, műszaki útmutatásért és projektjére szabott árajánlatért.
