Tolózárak, visszacsapó szelepek és gömbszelepek: Hogyan válasszuk ki a megfelelő szelepet?

Kapuszelepek, Visszacsapó szelepek, ésGlobe szelepekszéles körben használják ipari csőrendszerekben, de különböző áramlásszabályozási követelményekhez tervezték. A tolózárat főként a csővezeték leválasztására használják, a visszacsapó szelep megakadályozza a fordított áramlást, míg az áramlásszabályozáshoz általában egy gömbszelepet választanak.

Ennek a három szeleptípusnak a működésének és használatának megértése egyszerűbbé teheti a szelepek kiválasztását, különösen, ha eltérő nyomás-, hőmérséklet- és közegviszonyok mellett dolgozik.

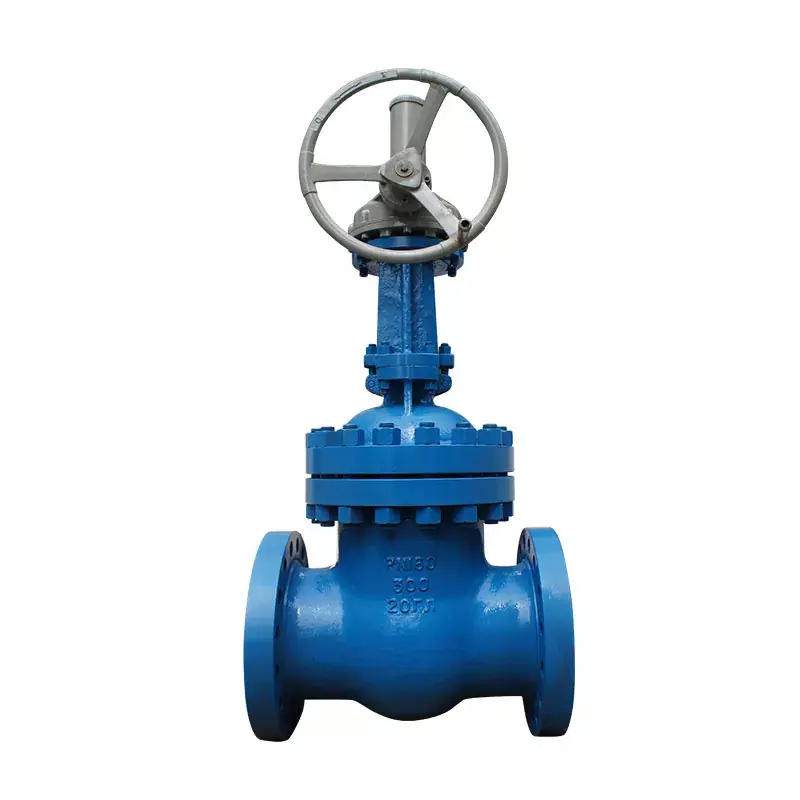

Mire használható a tolózár?

A tolózárnyitja és zárja a csővezetéket egy kapu vagy ék elmozdításával az áramlási járatból vagy abba. Teljesen nyitott állapotban a kapu kiemelődik a fő áramlási útvonalból, így ez a szeleptípus alkalmas olyan alkalmazásokra, ahol a csővezetéknek teljesen nyitva kell lennie normál működés közben.

A tolózárakat általában leválasztó szelepként használják, nem fojtószelepként. Általában ott telepítik őket, ahol egy csővezetékszakaszt le kell zárni karbantartás, berendezéscsere vagy folyamatszabályozás miatt.

A tolózárak általános alkalmazásai

• Olaj- és gázvezetékek
• Vízkezelő rendszerek
• Erőművek
• Vegyipari feldolgozó rendszerek
• Ipari folyamatok csővezetékei
• Gőz- és közműrendszerek

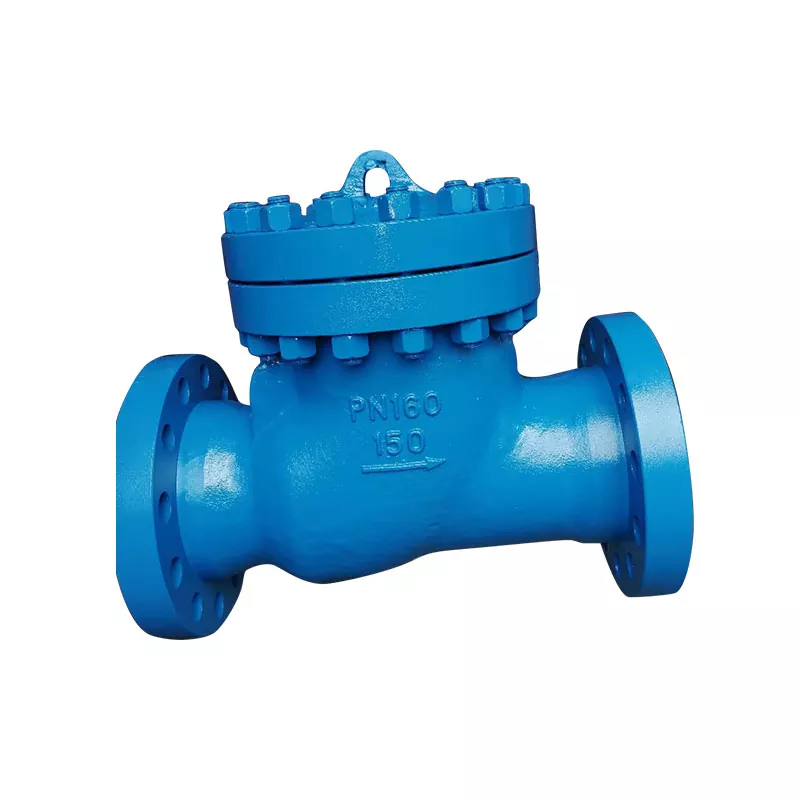

Mit csinál egy visszacsapó szelep?

Avisszacsapó szelepÚgy tervezték, hogy lehetővé tegye a folyadék egyirányú mozgását, miközben megakadályozza a visszaáramlást. A kézi működtetésű tolózárral és gömbszelepekkel ellentétben a legtöbb visszacsapó szelep automatikusan működik, a csővezetékben uralkodó áramlási és nyomásviszonyoknak megfelelően.

Ez különösen hasznossá teszi a visszacsapó szelepeket a szivattyúk, kompresszorok és egyéb berendezések védelmében a rendszer működését befolyásoló fordított áramlástól.

A visszacsapó szelepek általános alkalmazásai

• Szivattyú nyomóvezetékek
• Vízellátó rendszerek
• Kazán- és gőzrendszerek
• Olaj- és gázfeldolgozás
• Vegyi csővezetékek
• Hűtővíz rendszerek

A visszacsapó szelepek különböző kivitelben kaphatók, például lengő-visszacsapó szelepek és emelőszelepek. A megfelelő kialakítás olyan tényezőktől függ, mint az áramlás iránya, a beépítési helyzet, a nyomás, a folyadék jellemzői és a fordított áramlásra adott válasz.

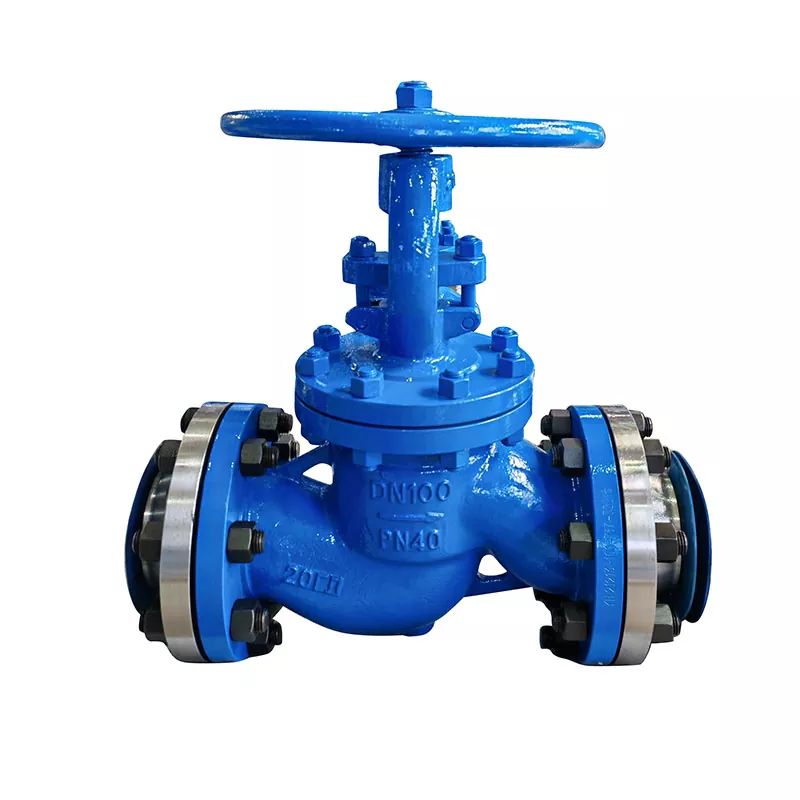

Mire tervezték a gömbszelepet?

A gömbszelepmozgatható tárcsát és ülést használ az áramlás szabályozására. Felépítése alkalmassá teszi olyan alkalmazásokra, ahol az áramlást kell szabályozni, nem pedig egyszerűen teljesen be- vagy kikapcsolni.

Ezért a gömbszelepeket általában fojtószelepre és áramlásszabályozásra használják ipari folyamatrendszerekben. Ezek manuálisan működtethetők vagy működtetővel kombinálhatók, ha automatikus vezérlésre van szükség.

A gömbszelepek általános alkalmazásai

• Gőzvezetékek
• Hűtővíz rendszerek
• Vegyipari feldolgozó berendezések
• Energiatermelő rendszerek
• Fűtési rendszerek
• Ipari folyamatsorok

Gate Valve vs. Check Valve vs. Globe Valve

Melyik szelep jobb az áramlásszabályozáshoz?

A megfelelő választás attól függ, hogy a szelepnek mit kell elérnie a csőrendszerben.

• A csővezeték szigeteléséhez:A tolózár általában akkor jöhet számításba, ha a fő követelmény az áramlás leállítása vagy helyreállítása.
• A visszafolyás megelőzése érdekében:Egy visszacsapó szelepet használnak, hogy a közeget a kívánt irányban mozogjon.
• Az áramlás szabályozásához:A gömbszelepet általában akkor választják ki, amikor az áramlást működés közben módosítani kell.

Ezek a szeleptípusok nem feltétlenül helyettesítik egymást. Sok ipari rendszerben együtt vannak beépítve, mert mindegyik más funkciót lát el.

Mit kell figyelembe venni az ipari szelep kiválasztásakor?

1. Folyékony közeg

Határozza meg a csővezetéken átfolyó közeget, például vizet, gőzt, olajat, gázt vagy vegyszereket. A közeg befolyásolja a szelep anyagát, a tömítési követelményeket és az általános szerkezetet.

2. Nyomás és hőmérséklet

A szelep kiválasztása előtt ellenőrizze a rendszer üzemi nyomását és hőmérsékletét. A nagynyomású és magas hőmérsékletű szolgáltatásokhoz speciális karosszéria-, kárpit-, ülés- és tömítőanyagokra lehet szükség.

3. Csővezeték mérete

A szelep méretének meg kell felelnie a csővezetéknek és a szükséges áramlási feltételeknek. A csatlakozás típusát és az alkalmazandó szabványokat is meg kell erősíteni a megrendelés előtt.

4. Áramlási irány

Az áramlás iránya különösen fontos a visszacsapó szelep kiválasztásánál és beszerelésénél. A szelepet a tervezett áramlási iránynak megfelelően kell felszerelni a megfelelő működéshez.

5. Elszigetelés vagy szabályozás

A szelepválasztás szűkítésének egyik legegyszerűbb módja annak meghatározása, hogy az alkalmazás elszigetelést, ellenirányú áramlás elleni védelmet vagy áramlásszabályozást igényel-e.

6. Működési mód

Az alkalmazástól függően a szelepek manuálisan működtethetők, vagy pneumatikus, elektromos vagy egyéb működtetőszervekkel felszerelhetők távoli vagy automatikus működtetéshez.

Használhatók-e tolózárak, visszacsapó szelepek és gömbszelepek ugyanabban a rendszerben?

Igen. Ez a három szeleptípus különböző funkciókat lát el ugyanazon a csőrendszeren belül.

Például egy szivattyúrendszer használhat egy tolózárat a csővezeték leválasztására a karbantartás során, egy visszacsapó szelepet az ellenirányú áramlás megakadályozására, és egy gömbszelepet egy másik szakaszban, ahol az áramlás beállítására van szükség.

Az a fontos, hogy ne csak azért válasszunk szelepet, mert az megfelel a csővezeték méretének. A szelep típusának először meg kell felelnie a kívánt funkciónak, ezt követi a nyomás, a hőmérséklet, a közeg, az anyagok, a csatlakozási szabványok és az üzemi feltételek.

GYIK a tolószelepekről, visszacsapó szelepekről és a gömbszelepekről

Használható a tolózár fojtásra?

A tolózárakat elsősorban szigetelésre tervezték, nem pedig folyamatos fojtásra. Ha rendszeres áramlásszabályozásra van szükség, a gömbszelep alkalmasabb lehet.

A visszacsapó szelephez kézi működtetés szükséges?

A legtöbb visszacsapó szelep automatikusan működik a közeg nyomásán és áramlásán keresztül, így általában nincs szükség kézi működtetésre.

Használható gömbszelep elzárásra?

A gömbszelep biztosíthat elzárást, de fő előnye az áramlásszabályozás. A megfelelő választás a csőrendszer követelményeitől függ.

Hogyan válasszak a tolózár és a gömbszelep között?

Ha a fő követelmény egy csővezeték szigetelése, általában egy tolózárat kell alkalmazni. Ha az alkalmazás ismételt vagy szabályozott áramlásszabályozást igényel, általában a gömbszelep a megfelelőbb.

Milyen információkra van szükség ipari szelep vásárlásakor?

A fontos információk általában a szeleptípust, névleges méretet, nyomásértéket, üzemi hőmérsékletet, közeget, csatlakozási szabványt, anyagkövetelményeket és működési módot tartalmaznak. Speciális alkalmazások is igényelhetnek információkat az áramlási feltételekről és a telepítésről.
