Mikor válassz sebességváltóval működtetett tolózárat a normál kézikerekes tolózár helyett?

A tolózár kiválasztása során sok vásárló szembesül ezzel a kérdéssel: mindkettő kézi működtetésű, miért használnak egyes tolózárak szabványos kézikereket, míg a nagy méretű egységek sebességváltó-szerelvényeket igényelnek?

Valójában a sebességváltóval működtetett tolózár nem egyszerűen helyettesíti a hagyományos kézikerekes tolózárakat. A fő különbség a működtetési módszerekben rejlik. A végső választás a valós szolgáltatási feltételektől függ: szelepméret, nyomás, nyomáskülönbség, üzemi nyomaték és a helyszíni hozzáférési feltételek.

Ne hozzon döntéseket pusztán a névleges átmérő vagy névleges nyomás alapján. A helyes megközelítés a tényleges üzemi nyomaték ellenőrzése és annak ellenőrzése, hogy a kézi erő elegendő-e a szelep működéséhez.

Hogyan működik egy szabványos kézikerekes tolózár?

Egy szabványos kézikerekes tolózár hajtja meg a szárat közvetlenül a kézikerék forgatásával. A kezelők elforgatják a kézikereket a szár és a kaputárcsa fel-le mozgatásához, a csővezeték nyitásához vagy zárásához.

Az egyszerű felépítésnek és a kevesebb erőátviteli alkatrésznek köszönhetően ezt a kialakítást széles körben alkalmazzák a kis és közepes méretű tolózárak esetében.

Megfelelő forgatókönyvek szabványos kézikerekes tolószelepekhez

• Alacsony szelep működési nyomaték
• Elegendő hely a közvetlen kézi működtetéshez
• Ritka nyitási-zárási ciklusok
• Előnyben részesítik az egyszerű szerkezetet és az alacsony karbantartási igényeket

Például egy közepesen kicsi tolózár általános vízellátáshoz alacsony üzemi nyomással, alacsony nyomáskülönbséggel a szelepen és hozzáférhető kézikerékkel, általában jól működik normál kézikerék-működtetéssel.

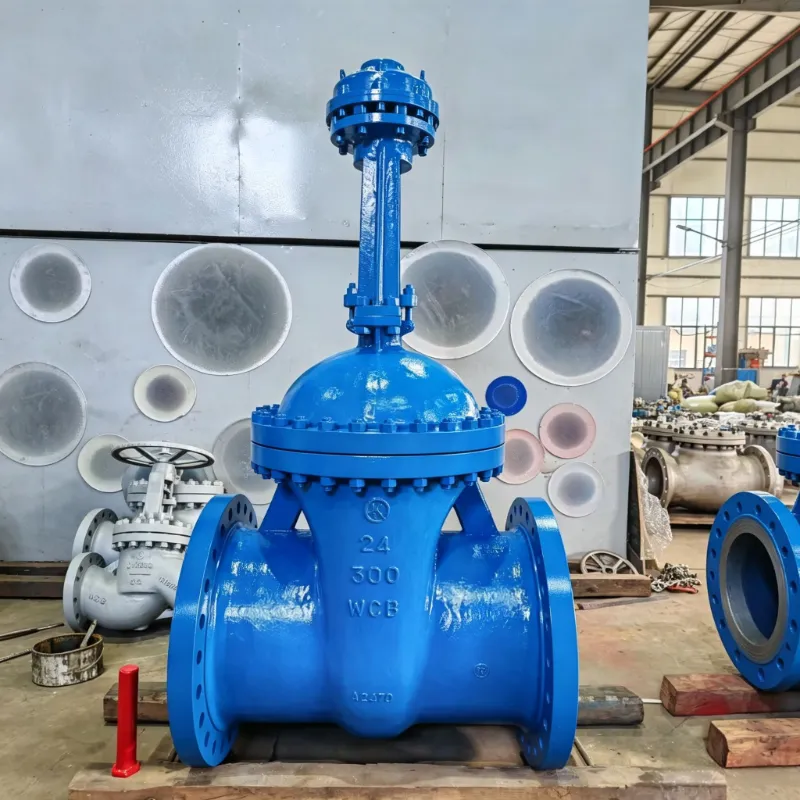

Mi a sebességváltóval működtetett tolózár funkciója?

A sebességváltóval működtetett tolózár mechanikus hajtóművet szerel fel a kézikerék és a szelepszár közé. A sebességváltó növeli a kimenő nyomatékot, így a kezelők sokkal kisebb kézi erővel nyithatják vagy zárhatják a szelepet.

Kérjük, vegye figyelembe: a sebességváltó nem változtatja meg a csővezeték belső nyomását és nem csökkenti a középnyomást. Csak a problémát oldja megelégtelen kézi működtető erő.

A sebességváltó működtetésével megoldott legfontosabb problémák

• Csökkentse a szelep működéséhez szükséges kézi erőt
• Támszelepek nagy letörési nyomatékigénnyel
• Alkalmas nagy méretű és nagy terhelésű munkakörülményekhez
• Alkalmas korlátozott működési hellyel rendelkező telepítési helyekre

Hogyan befolyásolja a nyomás és a nyomáskülönbség a tolózár működését?

Sok forrás egyszerűen azt állítja, hogy „a nagynyomású szelepekhez sebességváltóra van szükség”, ami nem teljesen pontos.

A szelep nyitási nehézségének egyik kritikus tényezőjenyomáskülönbség— a nyomáskülönbség a szelep előtti és utáni oldala között.

Például:

Annak ellenére, hogy mindkét forgatókönyv 10 bar felfelé irányuló nyomáson osztozik, a ScenarioB 8 bar nyomáskülönbséget hordoz. Sokkal nagyobb erő szükséges a kaputárcsa felemeléséhez.

Az alapvető fizikai kapcsolat a következőképpen foglalható össze:

Erő = nyomás × terület

Rögzített nyomástartó területen a nagyobb nyomáskülönbség nagyobb hatóerőt generál.

A tényleges üzemi nyomaték azonban nem számítható ki pusztán a nyomásból. A szelep mérete, a kaputárcsa kialakítása, a szelepszár felépítése, a tömítés konfigurációja és a súrlódási veszteség is befolyásolja.

Miért nem választhatjuk ki a sebességváltót kizárólag a szelepméret alapján?

A mérnöki gyakorlatban általános tévhit él:

"Minél nagyobb a DN méret, annál szükségesebb a sebességváltó."

Ez a következtetés félrevezető.

Vegyük például a DN300 tolózárat:

• Egy alacsony nyomású vízrendszerbe, alacsony nyomáskülönbséggel felszerelt DN300 egység továbbra is működhet normál kézikerékkel.
• Egy másik DN300-as egység nagy teherbírású ipari csővezetékekhez, nagy nyomáskülönbséggel nyitás közben, sebességváltó-segítséget igényel.

Ezért a névleges méret csak referencia index. A tényleges üzemi nyomaték a döntő tényező a működtetés kiválasztásánál.

A sebességváltóval működtetett tolózárak meghatározásakor ellenőrizendő legfontosabb paraméterek

Nagyméretű vagy kritikus ipari alkalmazások esetén kérje a következő adatokat a szelepgyártótól:

A letörési nyomaték különösen fontos. A hosszú ideig zárva maradó szelepeknek gyakran extra nyomatékra van szükségük, hogy a nyitás pillanatában leküzdjék a statikus ellenállást.

Mikor használjunk szabványos kézikerekes tolózárakat?

A szabványos kézikerekes tolózárak előnyösek:

• Kis-közepes névleges méretek
• Alacsony működési frekvencia
• Könnyű fizikai hozzáférés a kezelők számára
• Üzemi nyomaték az elfogadható kézi tartományon belül
• Egyszerű szerkezetet és kényelmes karbantartást igénylő alkalmazások

Mikor használjunk sebességváltóval működtetett tolózárakat?

A sebességváltóval működtetett tolózárak a következőkhöz ajánlottak:

• Nagy méretű ipari tolózárak
• Nagy letörési nyomatékot igénylő munkakörülmények
• Nehezen elérhető helyekre szerelt szelepek
• Olyan esetek, amikor a közvetlen kézi működtetés nehézkessé válik
• Stabil mechanikus működtetést igénylő rendszerek

Sebességváltóval működtetett tolózár VS kézikerekes tolózár: hogyan döntsünk?

A működtetés típusának kiválasztásakor ne csak arra figyeljen, hogy „mi a szelep mérete” vagy „mekkora a névleges nyomás”. Értékelje átfogóan az alábbi elemeket:

• Valós üzemi nyomás
• Nyomáskülönbség a szeleptesten
• Szelep névleges mérete
• Szükséges üzemi nyomaték
• Helyszíni telepítés feltételei
• Kezelői hozzáférés és üzemmód

Ha egy szabványos kézikerék kielégíti a működési követelményeket, a sebességváltó felszerelése nem jelent plusz értéket. Ha a kézi működtetés megerőltetővé válik, és nagy nyomatékra van szükség, a sebességváltó működtetése az ésszerű megoldás.

Következtetés

Nincs abszolút győztes a standard kézikerekes tolózár és a sebességváltóval működtetett tolózár között.

A kézikerekes megoldások egyszerű felépítésűek a kedvező működési környezet érdekében. A sebességváltók csökkentik a kézi terhelést a mechanikus sebességváltó révén, ideális nagy méretű, nagy terhelésű vagy nehezen hozzáférhető telepítésekhez.

A helyes kiválasztási munkafolyamatnak a következőnek kell lennie:

Szervizfeltételek → Nyomáskülönbség → Üzemi nyomaték → Aktor típusának kiválasztása

A túlzottan leegyszerűsített szabály helyett:

Nagyobb szelepméret = sebességváltót kell alkalmazni.
