Az Inconel 600 visszacsapószelep ingyenes kovácsolási eljárása

Az Inconel 600 egy nikkel-króm ötvözet, amely jó magas hőmérsékletű oxidációállóságáról, korrózióállóságáról és stabil mechanikai tulajdonságairól ismert. Ezen jellemzőinek köszönhetően széles körben használják igényes ipari környezetben, például vegyi feldolgozó berendezésekben, hőkezelő rendszerekben és magas hőmérsékletű csővezetékekben.

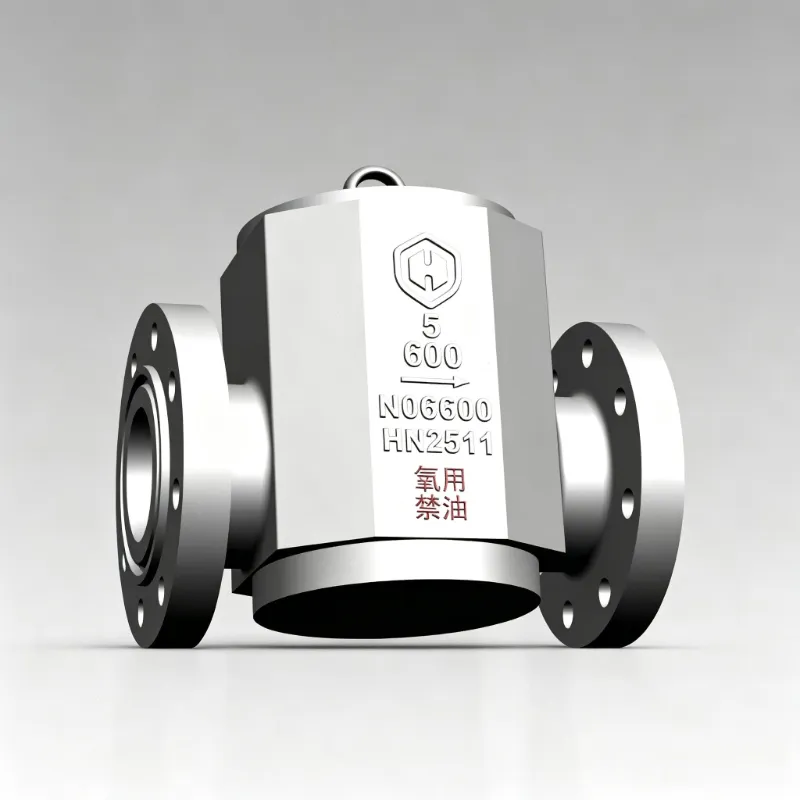

AnInconel 600 visszacsapó szelepÚgy tervezték, hogy megakadályozza az ellenirányú áramlást a csővezetékrendszerekben és fenntartsa a közeg helyes áramlási irányát. Magas hőmérsékletű vagy korrozív környezettel kapcsolatos alkalmazások esetén a szeleptest megbízható anyagteljesítményt és szerkezeti integritást igényel. A szabad kovácsolást általában magas ötvözetű szelepalkatrészek gyártásához használják, mert javíthatja az anyagsűrűséget és optimalizálhatja a belső fémszerkezetet.

Az Inconel 600 szelepkovácsoló anyag jellemzői

Az Inconel 600 főként nikkelből, krómból és vasból áll. A magas nikkeltartalom korrózióállóságot biztosít, míg a króm javítja az oxidációval szembeni ellenállást magas hőmérsékleti körülmények között. A hagyományos acélokhoz képest azonban a nikkel alapú ötvözetek eltérő kovácsolási jellemzőkkel rendelkeznek, amelyek gondos folyamatszabályozást igényelnek.

Magas deformációállóság

Az Inconel 600 viszonylag nagy deformációs ellenállással rendelkezik a meleg megmunkálás során. A megfelelő kovácsolási hőmérséklet-szabályozás szükséges a kovácsolási terhelések csökkentéséhez és az egyenletes alakváltozás biztosításához az egész anyagban.

Alacsony hővezetőképesség

Mivel a nikkel alapú ötvözetek alacsonyabb hővezető képességgel rendelkeznek, mint sok acélanyag, a hevítési folyamat szabályozott hőmérséklet-emelést igényel az egyenetlen melegítés okozta hőterhelés csökkentése érdekében.

Az egységes kovácsolás követelményei

Nyomástartalmú alkatrészként a szeleptest jó szerkezeti folytonosságot igényel. A megfelelő szabad kovácsolási műveletek segítenek finomítani a belső szerkezetet és javítják a kovácsolt alkatrész általános konzisztenciáját.

Az Inconel 600 visszacsapó szelep gyártási folyamata szabad kovácsolással

1. Nyersanyag vizsgálata és előkészítése

A kovácsolás előtt az Inconel 600 nyersanyagokat megvizsgálják az anyagminőség, a kémiai összetétel és a felület minőségének megerősítése érdekében. A minősített anyagokat ezután a szükséges kovácsolási méreteknek megfelelően vágják, elegendő megmunkálási ráhagyást hagyva a további folyamatokhoz.

2. Fűtési folyamat

A szabad kovácsolás előtt az Inconel 600 tuskót ellenőrzött körülmények között felmelegítik, hogy megfelelő plaszticitást érjenek el az alakváltozáshoz. A hevítési folyamatnak egyenletes hőmérsékletet kell biztosítania az egész anyagban, miközben elkerüli a túlzott tartási időt magas hőmérsékleten.

A fűtés során fontos szempontok:

• Szabályozott fűtési sebesség a hőterhelés csökkentése érdekében.
• Egyenletes hőmérséklet-eloszlás a tuskó belsejében.
• A hosszan tartó melegítés miatti túlzott szemnövekedés elkerülése.

3. Szabad kovácsolás és alakformálás

A szabad kovácsolási folyamat fokozatosan alakítja ki az Inconel 600 visszacsapó szelep testének alapformáját többszörös deformációs műveletek révén. A préskovácsolással ellentétben a szabad kovácsolás általános kovácsolószerszámokat használ, és nagyobb rugalmasságot biztosít a nagy vagy egyedi alkatrészekhez.

Felkavaró

A felborítás a tengelyirány mentén összenyomja a tuskót, növelve a keresztmetszeti területet és javítva az anyag tömörségét. Ez a művelet segít csökkenteni a belső lazaságot és javítja a kovácsolt szerkezetet.

Kirajzolás

A kihúzás megváltoztatja a tuskó hosszát és keresztmetszeti alakját. A deformáció megfelelő szabályozása elősegíti a folyamatos fémáramlási mintát a kovácsolt szeleptesten belül.

Lyukasztás és furattágítás

A belső áramlási járatokkal rendelkező visszacsapó szeleptesteknél lyukasztási és furattágítási műveletek használhatók az alapvető belső szerkezet létrehozására, miközben a megmunkálási ráhagyás megmarad a végső feldolgozáshoz.

Végső kovácsolás beállítása

Több kovácsolási művelet után a kovácsolt testet a megmunkálás előtt úgy állítják be, hogy elérjék a kívánt általános alakot és méreteket.

Hőkezelés kovácsolás után

A szabad kovácsolás után az Inconel 600 visszacsapószelepes kovácsolás általában hőkezelésen megy keresztül, hogy javítsa a szerkezeti stabilitást és enyhítse a deformáció során keletkező maradék feszültségeket.

A hőkezelés fő céljai a következők:

• A szerkezeti egységesség javítása.
• A kovácsolásból származó maradék feszültség csökkentése.
• Stabilitás javítása üzemi körülmények között.

Az adott hőkezelési folyamat a termékkövetelményektől, az anyagállapottól és az alkalmazási környezettől függ.

Kovácsolt szeleptest megmunkálási folyamata

Kovácsolás és hőkezelés után az Inconel 600 szeleptest precíziós megmunkálást igényel a tervezett méretek és tömítési teljesítmény elérése érdekében.

A tipikus megmunkálási műveletek a következők:

• Szeleptest külső megmunkálása.
• Áramlási járat megmunkálása.
• Tömítőfelület megmunkálása.
• Csatlakozóvég megmunkálása.
• Végső méretfeldolgozás.

Mivel az Inconel 600 nehezen megmunkálható ötvözetnek számít, megfelelő forgácsolószerszámokra és optimalizált megmunkálási paraméterekre van szükség a feldolgozási hatékonyság és a felületminőség megőrzéséhez.

Az Inconel 600 kovácsolt visszacsapó szelep minőségi ellenőrzése

Nyomástartó szelepalkatrészként az Inconel 600 visszacsapó szelep szigorú minőségellenőrzést igényel a gyártás során.

Kémiai összetétel vizsgálata

Kémiai elemzést végeznek annak igazolására, hogy az anyagösszetétel megfelel az Inconel 600 ötvözet specifikációinak követelményeinek.

Roncsolásmentes tesztelés

A szokásos roncsolásmentes vizsgálati módszerek a következők:

• Ultrahangos tesztelés (UT)
• Folyadék áthatoló teszt (PT)

Ezek az ellenőrzések segítenek azonosítani a belső megszakításokat és a felületi hibákat.

Méretvizsgálat

A kovácsolt szeleptest kritikus méreteit a műszaki rajzok szerint ellenőrizzük a megfelelő összeszerelés és működés biztosítása érdekében.

Nyomásvizsgálat

Az elkészült visszacsapó szelepet nyomáspróbával ellenőrizzük a nyomásállóság és a tömítési teljesítmény ellenőrzése érdekében a szállítás előtt.

A szabad kovácsolás előnyei az Inconel 600 visszacsapószelep-gyártáshoz

Továbbfejlesztett anyagfelhasználás

A szabad kovácsolás lehetővé teszi, hogy az anyag megközelítse a végleges szeleptest alakját, csökkentve a szükségtelen megmunkálási ráhagyást és javítva az anyagfelhasználást.

Jobb belső szerkezet

A kovácsolás során fellépő képlékeny deformáció segít javítani az anyag tömörségét és elősegíti a folyamatosabb belső szerkezetet.

Alkalmas egyedi és nagyméretű alkatrészekhez

Mivel a szabad kovácsolást nem korlátozzák a rögzített formák, rugalmasságot biztosít speciális méretű szeleptestek és erősen ötvözött alkatrészek gyártásához.

Következtetés

Az Inconel 600 visszacsapó szelepek ingyenes kovácsolása több ellenőrzött folyamatot foglal magában, beleértve a nyersanyag-ellenőrzést, a melegítést, a kovácsolást, a hőkezelést, a megmunkálást és a végső tesztelést. Mindegyik szakasz befolyásolja a kész szelep minőségét és szolgáltatási megbízhatóságát.

A megfelelő kovácsolási folyamatszabályozás révén az Inconel 600 visszacsapó szelepek teljes mértékben kiaknázhatják a nikkel alapú ötvözet anyagok előnyeit, és stabil teljesítményt biztosítanak a magas hőmérsékletű, korrozív és igényes ipari alkalmazásokhoz.
