Ingyenes kovácsolt visszacsapó szelep

A Hanno Valve a Free Forged visszacsapószelepet Kínában gyártja az igényes ipari alkalmazásokhoz. Ezt a lengő típusú visszacsapó szelepet Inconel 600 anyagból gyártják és oxigénellátásra tervezték. Szállítás előtt minden szelepalkatrész szigorú zsírtalanító kezelésen esik át.

Lengő-visszacsapó szelep kialakítás az egyirányú áramláshoz

A visszacsapó szelep egy automatikus szelep, amely lehetővé teszi a folyadék egyirányú áramlását, és megakadályozza az ellenirányú áramlást.

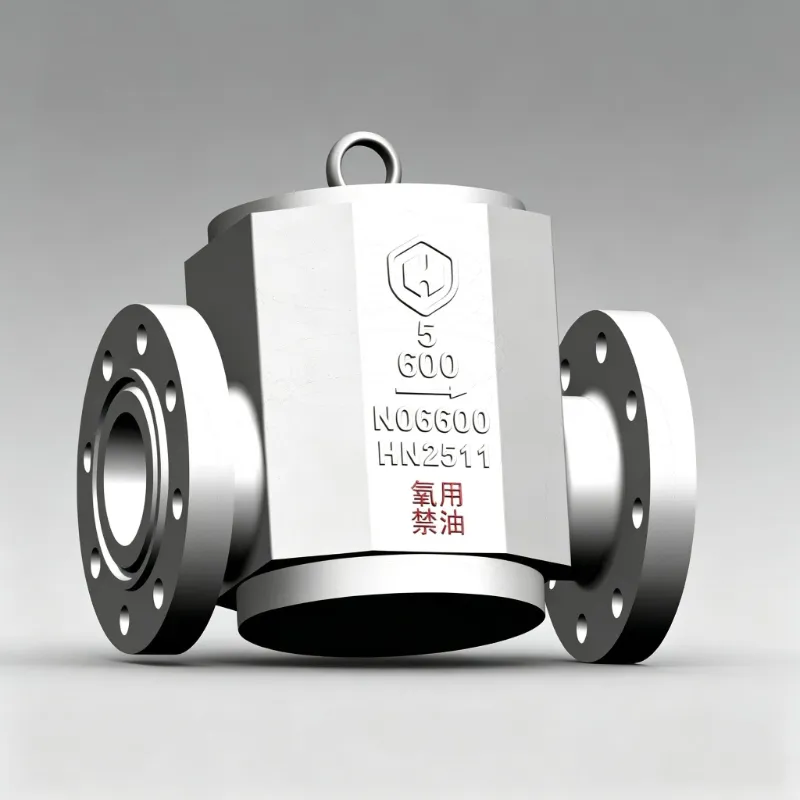

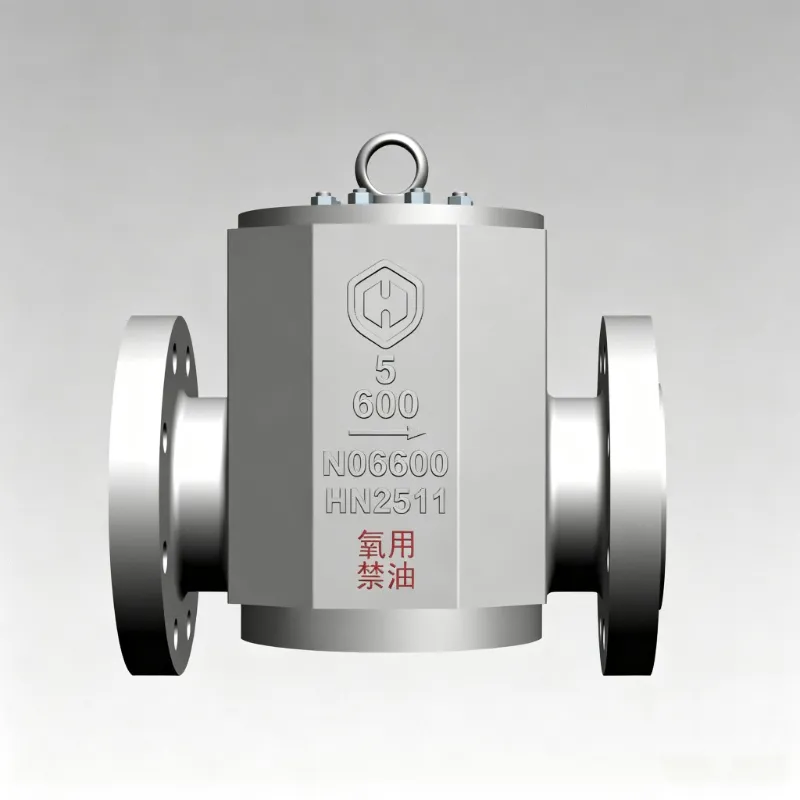

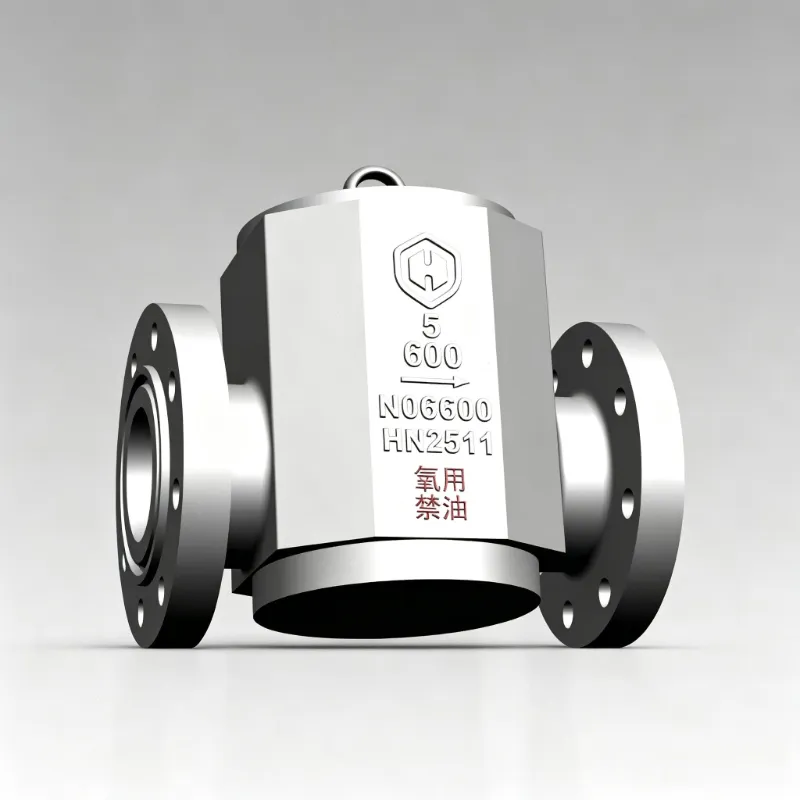

Ez a szabadon kovácsolt visszacsapó szelep lengő típusú tárcsát használ. A tárcsa a közeg irányával mozog, és fordított áramlás esetén bezárul, így megakadályozza a visszaáramlást a csővezetékben.

A szelep olyan alkalmazásokhoz alkalmas, ahol a csővezetékeknél és a csatlakoztatott berendezéseknél fordított áramlás elleni védelemre van szükség.

Ingyenes kovácsolás és Inconel 600 anyag

Ez a szelep szabad kovácsolási technológiával készült. A hagyományos öntött szerkezettel összehasonlítva a kovácsolási eljárás jobb mechanikai tulajdonságokat és kifinomult szemcseszerkezetet biztosít.

A szelep Inconel 600-at, egy nikkel-króm ötvözetet használ, amelyet korrózióállóságot és magas hőmérsékleti teljesítményt igénylő alkalmazásokhoz használnak.

A szállított műszaki követelmények szerint az anyagra kémiai összetételre, hőkezelésre és metallográfiai szerkezetre vonatkozó követelmények is vonatkoznak.

Oxigénszolgáltatáshoz tervezték

Az oxigénszolgáltatás kiemelt jelentőséget tulajdonít a szelepalkatrészek tisztaságának.

Ennél az alkalmazásnál a szelep minden része szigorú zsírtalanításon esik át. A zsírtalanítási folyamat fontos része a szelep oxigénellátásra való előkészítésének.

A mellékelt műszaki követelmények a szelepre és alkatrészeire vonatkozó tisztasági követelményeket is meghatározzák.

Műszaki előírások

1. Anyagjegyzék (BOM)

2. Méretspecifikációk

Alkalmazandó szabványok

A szelepet a mellékelt műszaki dokumentációban meghatározott szabványok szerint tervezték és tesztelték.

API 594

Ennek a visszacsapó szelepnek a tervezési szabványa az API 594.

API 598

Az API 598 a szelepek ellenőrzésére és nyomáspróbálására szolgál. A mellékelt rajz 154 bar héj próbanyomást, 113 bar ülés próbanyomást és 6 bar alacsony nyomású tömítési tesztet ír elő.

ASME B16.5

A karima méretei és a csatlakozási követelmények a műszaki dokumentációban meghatározott ASME B16.5 szerint.

ASME B16.10

A face-to-face dimenziót az ASME B16.10 szerint tervezték.

Ellenőrzési és minőségi követelmények

A Hanno Valve által szállított műszaki követelmények meghatározzák az anyagokra, a nyomást tartalmazó alkatrészekre, a szeleptest alkatrészekre és a végső tesztelésre vonatkozó ellenőrzési követelményeket.

A követelmények a következőket tartalmazzák:

A meghatározott anyag kémiai összetételének ellenőrzése

Hőkezelés a vonatkozó ASTM és EN követelmények szerint

Metallográfiai vizsgálat ASTM E381 szerint

100% UT és PT ellenőrzés meghatározott nyomást tartalmazó alkatrészekre

100%-os RT ellenőrzés az öntött szelep meghatározott alkatrészeinél

Nyomásvizsgálat a megadott API 598 követelmények szerint

Antisztatikus teljesítménykövetelmények

Szigorú zsírtalanító kezelés oxigénszolgáltatáshoz

Az antisztatikus teljesítmény érdekében a műszaki követelmények 10 Ω-nál kisebb földelési ellenállást és 0,03 Ω-nál kisebb karima-karima ellenállást írnak elő.

Gyártási részletek

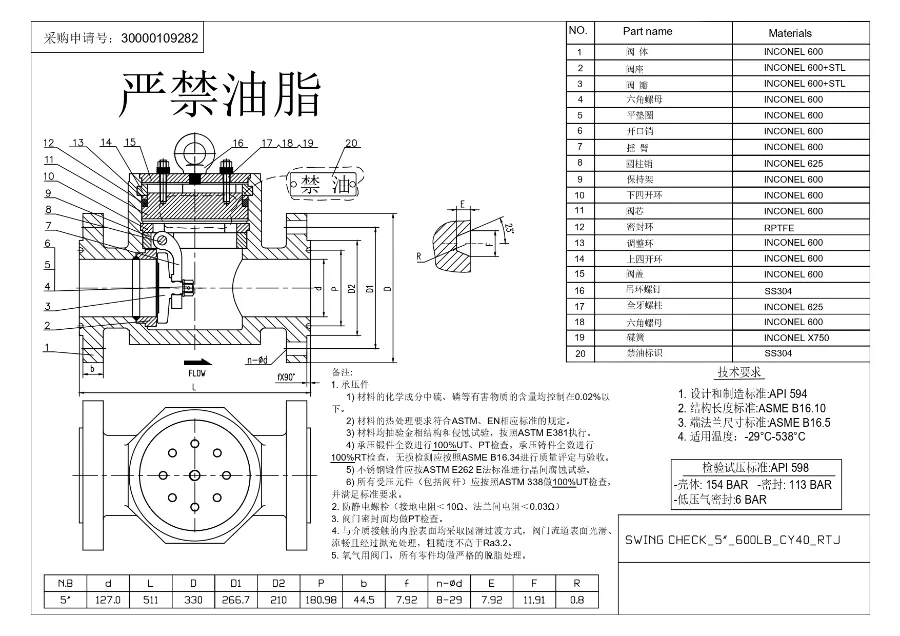

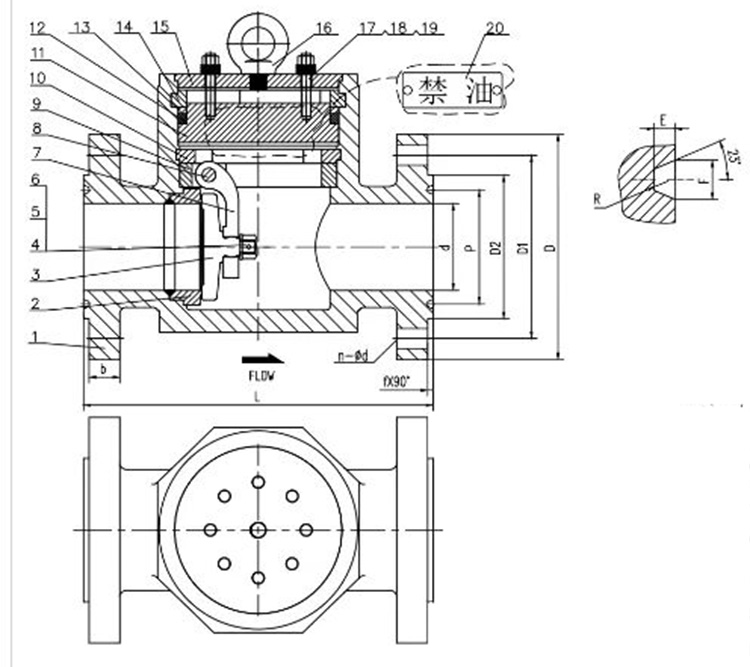

A műszaki rajz egy 127 mm névleges átmérőjű, 511 mm-es homlokmérettel rendelkező 5 hüvelykes szelepet tartalmaz.

A mellékelt műszaki követelmények az alkalmazandó hőmérsékleti tartományt is meghatározzák -29°C és 538°C között.

Ezek a méret- és műszaki követelmények referenciaként szolgálnak a műszaki kiválasztásához, a csővezeték-szereléshez és az ellenőrzéshez.

Hanno Valve-ról

A Hanno Valve a Zhejiang Hengnuo Valve Manufacturing Co., Ltd. szelepmárkája.

A Hengnuo több mint 25 éves szelepgyártási tapasztalattal rendelkezik, és a kínai Zhejiang állambeli Lishui Bihu Valve Industry Area területén található. A vállalat körülbelül 18 000 ㎡ gyártási területtel és több mint 150 alkalmazottal rendelkezik, köztük több mint 32 vezető technikussal.

A cég fő termékei a következők:

Kapuszelepek

Visszacsapó szelepek

Globe szelepek

Erőmű szelepei

A Hengnuo saját öntödét is üzemeltet. Az öntöde előre bevont homok technológiát alkalmaz öntvények előállításához a vállalat szelepgyártási műveleteihez.

Hanno szelep gyártási kapacitás

Gyakran Ismételt Kérdések

Milyen típusú visszacsapó szelep ez?

Ez egy lengő típusú visszacsapó szelep. A szelep lengőtárcsát használ, amely lehetővé teszi az egyirányú áramlást és megakadályozza az ellenirányú áramlást.

Milyen anyagot használnak ehhez a szabadon kovácsolt visszacsapó szelephez?

A szelep Inconel 600 anyagból készül.

Ezt a szelepet oxigénellátásra tervezték?

Igen. A mellékelt termékinformáció meghatározza a szelepet az oxigénellátáshoz, és minden szelepalkatrész szigorú zsírtalanításon esik át.

Milyen szabványok vonatkoznak a szelepre?

A mellékelt műszaki dokumentáció meghatározza az API 594, API 598, ASME B16.5 és ASME B16.10 szabványokat.

Mi az alkalmazható hőmérsékleti tartomány?

A megadott alkalmazható hőmérsékleti tartomány -29°C és 538°C között van.

Mekkora a méret a műszaki rajzon?

A mellékelt rajz egy 5 hüvelykes szelepet mutat be, melynek névleges átmérője 127 mm, szemtől szemben pedig 511 mm.
