API kapuszelep-öntési útmutató: Amit a szeleptest-öntésről tudnia kell a gyártás előtt

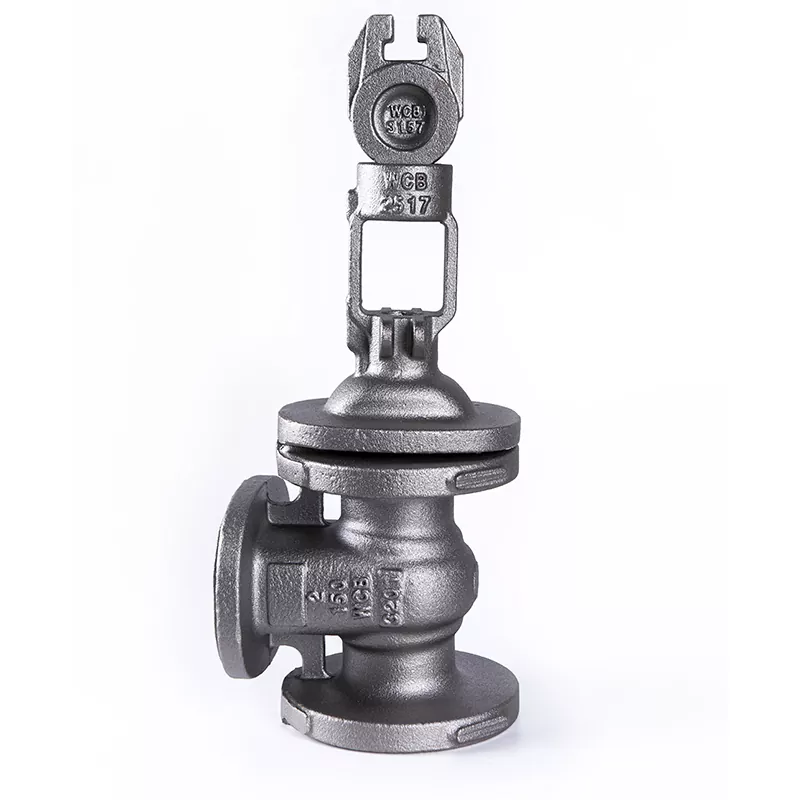

Amikor az emberek a tolózárakról beszélnek, általában a látható részekre összpontosítanak – a kézikerékre, a szárra, a kapura vagy a tömítőszerkezetre. A tolózár teljesítményét azonban gyakran egy olyan alkatrész határozza meg, amelyet a felhasználók ritkán látnak: a szeleptest.

A szeleptest a szelep nyomástartó héja. Csővezetékekkel csatlakozik, támogatja a belső alkatrészeket, ellenáll az üzem közbeni nyomás- és hőmérsékletváltozásoknak.

Az olyan ipari alkalmazásokban, mint az olaj és a gáz, az erőművek, a vegyi feldolgozás és a csővezeték-rendszerek, a szelepöntvény belsejében fellépő kisebb problémák évek óta tartó működés után komoly problémává válhatnak.

Ez az oka annakAPI Gate Valve Castingnem egyszerűen fémalakítási folyamat. Ez az anyagtudomány, az öntési technológia, a hőkezelés, a megmunkálás és a minőségellenőrzés kombinációja.

Miért készülnek a tolózártestek általában öntéssel?

A tolózár teste egyszerű háznak tűnik, de belső szerkezete valójában meglehetősen bonyolult.

A szeleptest belsejében:

Áramlási járatok;

Kapu mozgási területek;

Nyomástartó falak;

Karimás csatlakozó szakaszok;

Tömítő felületek.

Egy ilyen szerkezet szilárd fémdarabból történő előállítása kiterjedt megmunkálást igényel, ami növeli az anyagpazarlást és a gyártási időt.

Az öntés lehetővé teszi a gyártók számára, hogy először egy majdnem végleges szeleptest alakot hozzanak létre, majd megmunkálási eljárásokat alkalmazzanak a kritikus területek befejezésére.

Ez a gyártási módszer számos előnnyel jár:

Alkalmas összetett geometriákhoz;

Jobb anyagfelhasználás;

Hatékonyabb nagyméretű szelepgyártáshoz;

A nagyméretű szeleptestek egyszerűbb gyártása.

Egy egyszerű módja annak, hogy megértsd:

Az öntés hozza létre a szerkezetet, míg a megmunkálás a pontosságot.

Mindkét folyamat fontos.

A szeleptest öntés mögötti rejtett kihívások

Sokan azt gondolják, hogy ha egy öntvény kívülről simának tűnik, akkor az jó öntvény.

A valóságban a legfontosabb minőségi tényezők egy része a fém belsejében van elrejtve.

Belső hibák: A probléma, amelyet nem lát

Az öntés során az olvadt fém folyékonyból szilárdtá változik. Ha ezt a folyamatot nem szabályozzák megfelelően, belső hibák léphetnek fel.

A gyakori casting problémák a következők:

Porozitás

A porozitás a fém belsejében lévő kis lyukakra vagy légzsákokra utal.

Bár az öntvény kívülről normálisnak tűnhet, a belső pórusok csökkenthetik:

Mechanikai szilárdság;

Nyomásállóság;

Hosszú távú megbízhatóság.

Nyomástartalmú alkatrészek, például szeleptestek esetében a porozitás szabályozása rendkívül fontos.

Zsugorodási üregek

Hűtés közben a fém természetesen összehúzódik.

Ha az etetőrendszer nincs megfelelően kialakítva, az öntvény belsejében üres helyek keletkezhetnek.

Ezek a hibák befolyásolhatják a szeleptest azon képességét, hogy ellenálljon az üzemi nyomásnak.

Nem fémes zárványok

A fémszerkezet belsejében rekedt idegen anyagok befolyásolhatják a mechanikai tulajdonságokat.

Emiatt a professzionális öntvénygyártás az olvasztási, öntési és tisztítási folyamatok szigorú ellenőrzését igényli.

Általános öntési módszerek

A különböző szelepkonstrukciók és alkalmazások eltérő öntési módszereket igényelhetnek.

Homoköntés

A homoköntés az egyik legszélesebb körben alkalmazott módszer az ipari szeleptestekhez.

Előnyök:

Alkalmas nagyméretű szelepekhez;

Rugalmas tervezési lehetőségek;

Költséghatékony számos ipari alkalmazáshoz.

Általában a következőkre használják:

Olajvezeték-szelepek;

Nagy ipari szelepek;

Erőművi berendezések.

Befektetési öntés

A befektetési öntés nagyobb méretpontosságot biztosít a hagyományos homoköntéshez képest.

Alkalmas:

Kisebb szelepalkatrészek;

Összetett formák;

Jobb felületkezelést igénylő alkalmazások.

Elveszett haböntés

Az elveszett hab öntés habmintát használ, amely az öntési folyamat során eltűnik.

Ezzel a módszerrel komplex belső szerkezetek hozhatók létre, és csökkenthető a megmunkálási igény.

A megfelelő öntési mód a szelep méretétől, anyagától, mennyiségétől és teljesítménykövetelményeitől függ.

Miért számít az anyagválasztás az API tolózár-öntésben?

A szelepház nem mindenhol működik ugyanabban a környezetben.

Egy vízrendszerben és egy olajvezetékben használt szelephez teljesen más anyagokra lehet szükség.

A gyakori anyagok a következők:

Az anyagválasztásnál figyelembe kell venni:

Üzemi hőmérséklet;

nyomásérték;

A folyadék jellemzői;

Korróziós körülmények;

Élettartamra vonatkozó követelmények.

A nem megfelelő anyag megválasztása még akkor is problémákat okozhat, ha maga az öntési folyamat kiváló.

Mit jelent az API szabvány a tolózár-öntéshez?

Az ipari szelepek esetében az API szabványok iránymutatást adnak a tervezéssel, gyártással és teszteléssel kapcsolatban.

A tolózárral kapcsolatos általános szabványok a következők:

API 600

Gyakran társul a kőolaj- és ipari alkalmazásokban használt acél tolózárakhoz.

Tartalmazza a szelep kialakításával, anyagokkal, méretekkel és teszteléssel kapcsolatos követelményeket.

API 6D

Általában csővezeték-szelepekhez használják, különösen olaj- és gázszállító rendszerekben.

Ezek a szabványok segítenek a gyártóknak és a vásárlóknak fenntartani a szelepteljesítményre vonatkozó következetes elvárásokat.

A szabvány teljesítése azonban nem csak a tanúsítvány nyomtatását jelenti. A teljes gyártási folyamatot a nyersanyag-ellenőrzéstől a végső ellenőrzésig megfelelően kell irányítani.

Hogyan szabályozzák a gyártók az API tolózár öntési minőségét

A megbízható szelepöntvény több minőségellenőrzési lépést igényel.

Kémiai összetétel vizsgálata

Gyártás előtt a fém összetételét ellenőrizni kell, hogy az anyag megfeleljen a követelményeknek.

Különböző ötvözetelemek befolyásolják:

Erő;

Korrózióállóság;

Hőmérséklet-teljesítmény.

Hőkezelés

A hőkezelés javítja az öntvény belső szerkezetét.

Befolyásolhatja:

Keménység;

Szívósság;

Mechanikai tulajdonságok.

Roncsolásmentes vizsgálat (NDT)

Egyes hibák szemrevételezéssel nem állapíthatók meg.

A gyakori ellenőrzési módszerek a következők:

Ultrahangos vizsgálat;

Mágneses részecskék tesztelése;

Folyadékáthatolási vizsgálat;

Radiográfiai vizsgálat.

Ezek a módszerek segítenek azonosítani a belső vagy felületi hibákat.

Méretvizsgálat

A megmunkálás után a kritikus méreteket ellenőrizni kell.

Ez biztosítja a megfelelő összeszerelést:

Kapuk;

Szárak;

Karimák;

Csővezeték csatlakozások.

Gyakori félreértés

Sok vásárló elsősorban megjelenés és ár alapján hasonlítja össze a szeleptesteket.

Azonban két hasonló öntvény belső minősége nagyon eltérő lehet.

A különbség a következőkből származhat:

Nyersanyag-ellenőrzés;

Öntödei tapasztalat;

Öntési folyamat menedzsment;

Hőkezelés;

Ellenőrzési módszerek.

A nyomástartó berendezéseknél a fém belsejében lévő rejtett minőség gyakran fontosabb, mint a felület megjelenése.

Gyakran Ismételt Kérdések

Mi az az API Gate Valve Casting?

API Gate Valve Castinga tolózár-alkatrészek, különösen a szeleptest gyártásához használt öntési eljárásra vonatkozik, az ipari szelepkövetelmények és a vonatkozó API szabványok szerint.

Miért gyártják általában öntéssel a tolózártesteket?

Mivel a szeleptestek általában összetett felépítésűek. Az öntéssel ezeket a formákat hatékonyan lehet létrehozni, miközben csökkenti az anyagpazarlást és a megmunkálási időt.

Milyen anyagokat használnak általában az API tolózár-öntvényekhez?

A gyakori anyagok közé tartozik a szénacél, a rozsdamentes acél, az ötvözött acél és a duplex rozsdamentes acél. A választás a munkakörülményektől függ.

Hogyan befolyásolhatják az öntési hibák a szelep teljesítményét?

Az olyan hibák, mint a porozitás, zsugorodási üregek és zárványok csökkenthetik a szilárdságot, befolyásolhatják a nyomásállóságot és lerövidíthetik az élettartamot.

Az öntési minőség fontosabb, mint a megmunkálási pontosság?

Mindkettő fontos. Az öntés határozza meg a belső szerkezetet és szilárdságot, míg a megmunkálás biztosítja a megfelelő összeszerelési és tömítési teljesítményt.
