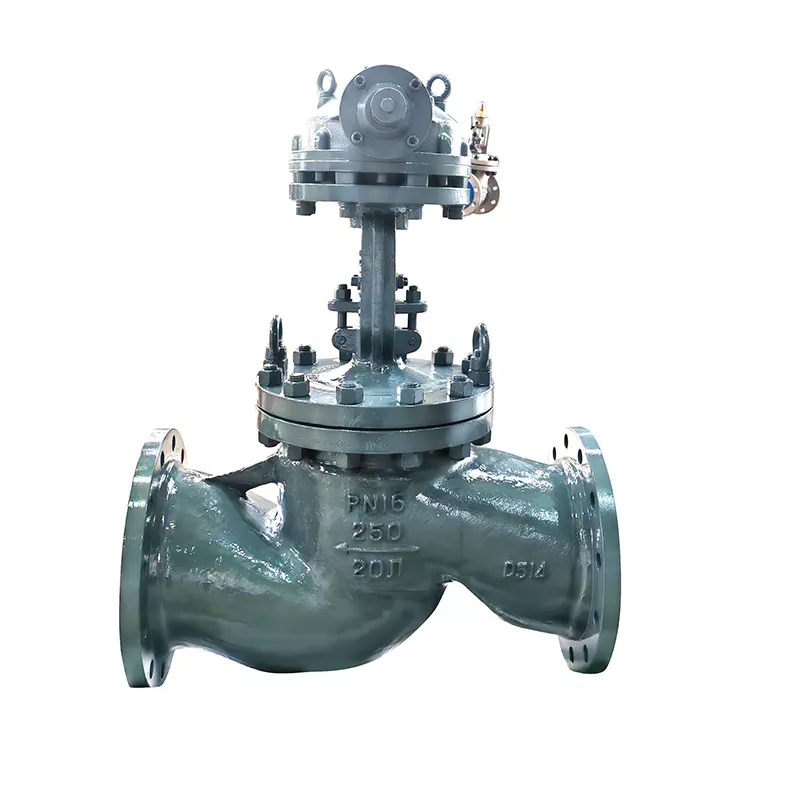

Kúpkerekes fogaskerekes karimás gömbszelep nagy nyomáshoz

A Hanno Valve kúpkerekes fogaskerekes karimás gömbszelepe nagynyomású szelepként 25 literes öntött acéltesttel és A105 kovácsolt acél tárcsával kombinálva, kemény felülettel 13 Cr ötvözetből. Ez a fém ülékfelület ellenáll a súlyos kavitációs eróziónak és a kazán tápvíz- és telített gőzvezetékeiben gyakran előforduló részecskekopásnak. Az API 600, BS 1873 és GOST szabványoknak megfelelően tervezett szelep 304-es rozsdamentes acél és rugalmas grafit spirális tömítést használ a préselt grafitszár tömítés mellett a szivárgásmentes tömítés fenntartása érdekében hősokk esetén. Az ISO9001 és API tanúsítványok által támogatott Hanno Valve minden egységet 100%-os hidrosztatikus, légülékes és radiográfiai vizsgálatnak vet alá, így a finomítók és erőművek tartós, kevés karbantartást igénylő szigetelési megoldást kínálnak.

Mérnöki előnyök

• Precíziós mechanikai előnyök:A nagy áttételű kúphajtómű lehetővé teszi az egykezes működtetést húzórudak nélkül, míg a szabványos kézikerék-szelepek gyakran elakadnak, vagy külső pneumatikus működtetőelemeket igényelnek.
• Házon belüli forma és öntés minősége:A csak összeszerelő beszállítókkal ellentétben a Hanno saját maga állítja elő nagy sűrűségű, 25 literes öntvényeit előre bevont homoktechnológiával, teljesen kiküszöbölve a mikroporozitást és a belső homokzárványokat.
• Háromrétegű szár és motorháztető tömítés:Kúpkerekes fogaskerekes karimás gömbszelep nagy nyomáshoz A193-B7/A194-2H nagy szakítószilárdságú ötvözet csavarozással és tágítható grafittömítéssel párosul, hogy megfeleljen a szigorú diffúz emissziós szabványoknak.

Műszaki előírások

Alkalmazási mezők

• Nagynyomású gőzszigetelés:Fő gőzvezetékek és bypass szigetelés az erőművekben (pl. a China Huadian Group projektjei).
• Kémiai szintézisüzemek:Nagy nyomáskülönbségű szénhidrogén-leválasztó egységek.
• Kazán tápvíz rendszerek:Nagy sebességű vízbeszívó vezetékek, amelyek nulla üléskavitációt igényelnek.

Minőségi tanúsítványok

• Tanúsítványok:ISO9001 Minőségirányítás, ISO14001 Környezetvédelmi, API 600, CE-jelölés, TS Kína speciális felszerelési engedély, Oroszország TC 010/032 tanúsítvány.
• Házon belüli minőségellenőrzés:100%-os roncsolásmentes hibaészlelés (UT/MT), spektrális kémiai elemzés, falvastagság ultrahangos vizsgálat, alacsony hőmérsékletű ütésvizsgálat és héj/ülés hidrosztatikus nyomásvizsgálata.
• Vizsgálati dokumentáció:Az EN 10204 3.1 szerinti malomvizsgálati tanúsítványok (MTC) minden megrendeléshez mellékelve.

Kiválasztási útmutató

1. Az áramlási paraméterek azonosítása:Ellenőrizze az üzemi nyomást, a maximális folyadékhőmérsékletet és a közeg viszkozitását.
2. Válassza a Kapcsolat befejezése lehetőséget:Válassza a Karimás RF (emelt felület), az RTJ (gyűrű típusú csatlakozás) vagy a BW (tomphegesztés) lehetőséget.
3. A sebességváltó irányának ellenőrzése:Normál felül szerelt kézikerék; oldalra szerelhető kúpkerekes fogaskerekek bővítők kérésre.

Logisztika, csomagolás és garancia

• Csomagolás:Nagy teherbírású export fa tokok nedvességálló vákuumcsomagolással és karimás végvédőkkel.
• Értékesítés utáni támogatás:Részletes telepítési kézikönyvek, videós karbantartási útmutatók és műszaki útmutatás az élettartamra.
• Jótállási politika:18 hónap a szállítástól vagy 12 hónap a telepítéstől, beleértve a gyártási hibák ingyenes alkatrészcseréjét.

Gyakran Ismételt Kérdések (GYIK)

Hogyan segíti a kúpkerekes hajtómű a nagynyomású lekapcsolást?

A nagynyomású vezetékek jelentős tolóerőt fejtenek ki a szeleptárcsára. A kúphajtómű megsokszorozza a bemeneti nyomatékot, lehetővé téve a kezelők számára, hogy a tárcsát szorosan rögzítsék az áramlási ellenállással szemben, túlterhelés nélkül.

Kibírja-e ez a szelep erős hősokkot a gőzindítás során?

Igen. A kúpkerekes karimás gömbszelep nagynyomású grafittömítéshez 2Cr13 száranyaggal kombinálva stabil hőtágulási együtthatót biztosít, megakadályozva a szár megtapadását vagy a test ízületeinek szivárgását.

Támogatja a harmadik fél által végzett ellenőrzést (TPI) a szállítás előtt?

Igen, szívesen látjuk az SGS, BV, TÜV vagy az ügyfél által kijelölt ellenőröket a méretellenőrzés, az anyagellenőrzés és a hidrosztatikus nyomásvizsgálat elvégzésére gyárunkban.
