API visszacsapó szelepek: Gyakorlati útmutató a kiválasztásához, telepítéséhez és karbantartásához

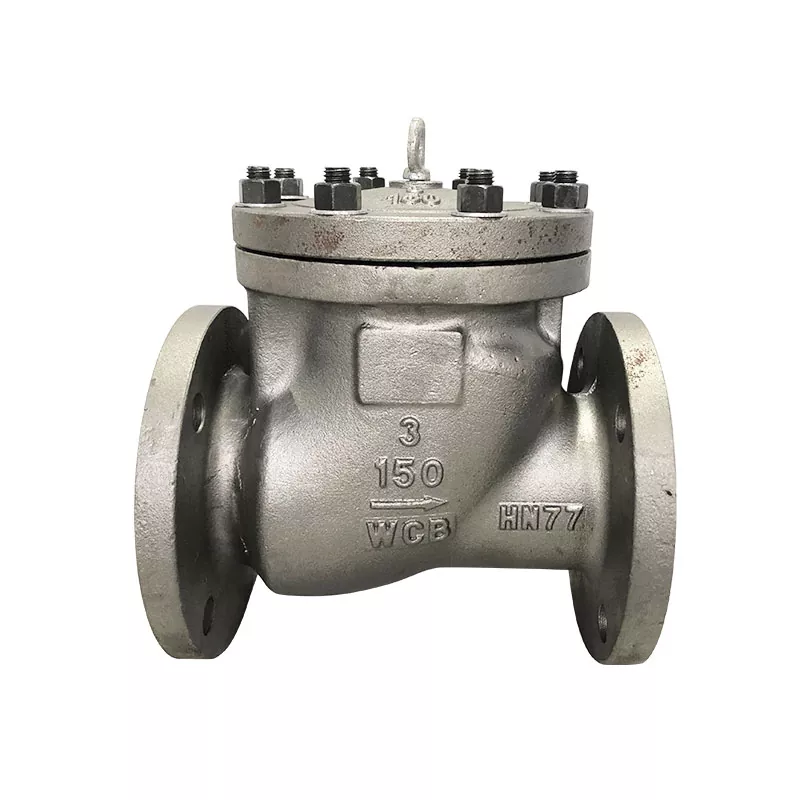

Az olyan ipari ágazatokban, mint az olajfinomítás, a petrolkémia és a csővezetékes szállítás, a visszacsapó szelepek alapvető szerepet játszanak a közeg visszaáramlásának megakadályozásában és a kritikus berendezések, például szivattyúk és kompresszorok védelmében. A rendelkezésre álló különféle szabványok közül az API (American Petroleum Institute) szabványrendszer képviseli az egyik legszélesebb körben elfogadott műszaki specifikációt világszerte. Ez a cikk gyakorlati útmutatót tartalmaz a magrólAPI visszacsapó szelepszabványok, kulcsfontosságú kiválasztási kritériumok, bevált telepítési gyakorlatok és tesztelési követelmények.
Alapvető szabványok: API 594 vs. API 6D
A zavart gyakori pont az API 594 és az API 6D közötti különbség. Teljesen más alkalmazási forgatókönyvekre vonatkoznak.
Az API 594 lefedi a folyamatcsövekben használt ostya- és füles típusú visszacsapó szelepeket, amelyek elsősorban finomítókban, vegyi üzemekben és tengeri létesítményekben találhatók. Kétlemezes, egylemezes és dönthető tárcsás kivitelekre vonatkozik, méretük NPS 2-től NPS 48-ig, nyomásosztálya pedig 150-től 2500-ig terjed.
Az API 6D viszont a kőolajat, földgázt és finomított termékeket szállító nagy távolságú átviteli rendszerekben használt csővezeték-szelepek szabványa. Lengő típusú, dugattyús és kétlemezes visszacsapó szelepeket tartalmaz, NPS 60 vagy nagyobb méretig, és szigorúbb vizsgálati követelményeket támaszt.
Kiválasztási tanács: Ha az Ön projektje egy finomítóban vagy vegyi komplexumban üzemen belüli csővezetékeket foglal magában, olvassa el az API 594-et. Ha állomásokat összekötő távvezetékeket foglal magában, az API 6D szabvány kötelező.
Ostya vs. Lug-Type: Hogyan válasszunk
Ez az egyik leggyakoribb döntés az API 594 visszacsapó szelepek kiválasztásánál. Mindkét típusnak azonos belső mechanizmusai vannak; a különbség kizárólag a karosszéria konfigurációjában és a rögzítési módban rejlik.
| Funkció | Ostya típus | Fül típusa |
|---|---|---|
| Felszerelés | Két karima közé rögzítve átmenő csavarokkal | A menetes fülek lehetővé teszik az egyes karimák független csavarozását |
| Zsákutca szolgáltatás | Nem alkalmas (nem tudja tartani a nyomást, ha az egyik oldal le van zárva) | Alkalmas (függetlenül felcsavarozható a felfelé irányuló karimához) |
| Egyoldali karbantartás | Nem lehetséges (a szelep eltolódik, ha a csavarokat meglazítják) | Lehetséges (az utáni csővezeték a szelep megzavarása nélkül eltávolítható) |
| Költség | Alacsonyabb | Körülbelül 10-15%-kal magasabb |
| Súly | Öngyújtó | Kicsit nehezebb |
Kulcsfontosságú döntési pont: Ha a csővégnek jövőbeli bővítési tervei vannak, vagy ha a későbbi berendezések karbantartást igényelnek a rendszer leállítása nélkül, a füles típus az egyetlen életképes választás. Az ilyen követelmények nélküli rutin útválasztáshoz az ostyatípus jobb gazdaságosságot kínál.
Kritikus műszaki paraméterek a kiválasztáshoz
Nyomásosztály és anyag
Válassza ki a megfelelő nyomásosztályt (150/300/600 osztály stb.) a rendszer maximális üzemi nyomása és hőmérséklete alapján. A karosszéria anyagok esetében az A216 WCB (szénacél) az általános választás az olaj- és gázszolgáltatásokhoz, míg az A351 CF8M (rozsdamentes acél) vagy a duplex rozsdamentes acél szükséges a korrozív közegekhez.
Áramlási sebesség és kritikus sebesség
A visszacsapó szelepnek elegendő folyadékkinetikai energiára van szüksége a tárcsa teljes kinyitásához. Ha az áramlási sebesség a kritikus sebesség alá esik, a tárcsa nem tudja elérni teljesen nyitott helyzetét. Ezután részlegesen nyitott állapotban fog működni, ami érvényteleníti a nyomásesés számításait, és lemezreccsenést okozhat – ez egy gyors oszcilláció, amely károsítja az ülést.
A kiválasztás során mindig ellenőrizze a gyártó Cv értékeit és a kritikus sebességadatokat, hogy biztosítsa a tárcsa teljes nyitását a minimális normál áramlási sebesség mellett.
Vízkalapács védelem
Amikor egy szivattyú leáll, a visszacsapó szelep hirtelen leállítja a csővezetékben visszatérő vízoszlopot, és nyomási lökéshullámot generál, amelyet vízkalapácsként ismerünk. A rugóerős gyorszárású visszacsapó szelepek hatékonyan csökkenthetik ezt a hatást azáltal, hogy befejezik a zárást, mielőtt az ellenirányú áramlási sebesség teljesen kialakulna.
Bevált telepítési gyakorlatok
-
Áramlási irány: A szeleptesten jelölt nyílnak egyeznie kell a csővezeték áramlási irányával.
-
Szerelési irány: Az API 594 kétlemezes visszacsapó szelepek általában vízszintes telepítéshez vagy függőleges felfelé áramláshoz ajánlottak. Kerülni kell a függőleges lefelé irányuló áramlást, mivel ez az orientáció növeli a tárcsa saját súlyát a rugóterheléshez, ami felgyorsítja a kopást.
-
Laptyaszelepek: A beszerelés során használjon teljes felületű karimás tömítéseket, és húzza meg a csavarokat a gyártó által megadott nyomatéksorrendnek és értékeknek megfelelően. A túlzott meghúzás deformálhatja a szeleptestet és a tárcsa beszorulását okozhatja.
-
Csőtartó: Szereljen fel független csőtartókat a szelep közelébe, hogy megakadályozza, hogy a csővezeték súlya közvetlenül a szeleptestre csapódjon, ami torzulást okozhat.
Gyári tesztelési szabványok (API 598)
Az API visszacsapó szelepeket szállítás előtt át kell vetni az API 598 szerinti ellenőrzésen és nyomáspróbákon. A három fő teszt a következő:
| Teszt típusa | Tesztközeg | Nyomás | Cél |
|---|---|---|---|
| Shell teszt | Víz vagy nem korrozív folyadék | 1,5 × CWP | Ellenőrzi a nyomást tartalmazó alkatrészek (test és motorháztető) integritását |
| Nagynyomású ülésteszt | Víz vagy nem korrozív folyadék | 1,1 × CWP | Üzemi nyomáson ellenőrzi az ülés tömítését |
| Alacsony nyomású ülés teszt | Levegő vagy gáz | 0,4–0,7 bar (6–10 psi) | Ellenőrzi az ülés tömítését alacsony nyomású körülmények között |
Az elfogadható szivárgási arányok besorolásonként változnak. A fémüléses visszacsapó szelepek a B sebességet követik, amely egy meghatározott megengedett szivárgást tesz lehetővé; a lágyülésű szelepeknél nincs szükség látható szivárgásra.
Karbantartási irányelvek
A rendszeres karbantartásnak a következő területekre kell összpontosítania:
-
Időszakos ellenőrzés: Ellenőrizze a szeleptestet külső korrózió szempontjából és a karimás csatlakozásokat, hogy nincs-e rajta szivárgás.
-
Akusztikus megfigyelés: Működés közben tartós kattanó vagy kalapáló hangok (csattogás) elégtelen áramlási sebességet vagy lehetséges méretezési problémákat jeleznek.
-
Törmelék eltávolítása: A vezetékben lévő hegesztési salak, rozsda és egyéb törmelék megragadhat az ülésben, belső szivárgást okozva. Időnkénti szétszerelésre és tisztításra lehet szükség.
-
Rugós ellenőrzés: Ha a tárcsa késve záródik, vagy nem záródik teljesen, előfordulhat, hogy rugó kifáradt, ezért csere javasolt.
Megfelelő kiválasztása és használataAPI visszacsapó szelepeköt kulcsfontosságú pont körül forog: az alkalmazás megértése (API 594 vs. API 6D), a megfelelő rögzítési stílus kiválasztása (ostya vs. fül), az áramlási sebesség ellenőrzése a teljes nyitás érdekében, a szigorú tesztelési protokollok betartása és a rendszeres karbantartás. Ennek a szisztematikus megközelítésnek a követése hosszú távú, megbízható teljesítményt biztosít még a legigényesebb ipari körülmények között is.
