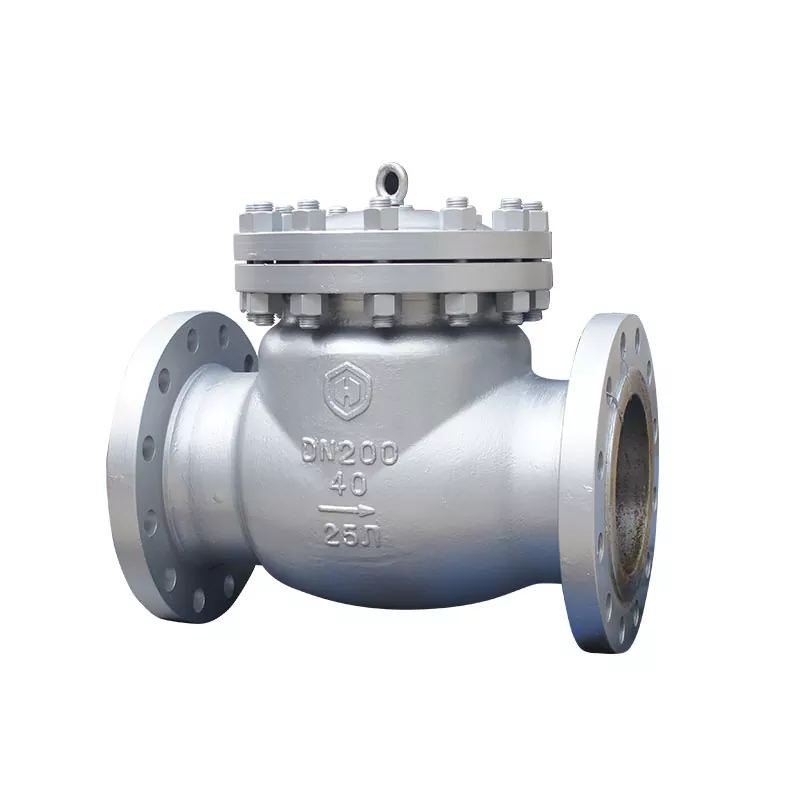

Mi a lengőkar -szelep szerkezete és elve?

I. Szelep szerkezete

1. Szeleptest: Ez a fő része aEllenőrizze a szelepet, általában egy egyszerűsített kialakítással, hogy csökkentse a folyadékrezisztenciát.

2. szelepfedél: A szeleptest tetejét fedezi, és a szelep belsejében lévő alkatrészek rögzítésére és védelmére szolgál.

3. Szelep tárcsa: Ez a visszacsapó szelep kulcseleme, általában tárcsa alakú, és a csap körül forog a szelep üléscsatornán kívül.

4. Rocker: Rockerkarnak is nevezik, és a szelepcsatornához van csatlakoztatva, és a szelep tárcsának forgásának elősegítésére szolgál.

5. tömítőgyűrű: A szelepcsatorna és a szelep ülés között helyezkedik el, hogy a szelep bezárásakor a tömítést biztosítsa.

6. Kiegészítő rugó vagy nehéz kalapácsszerkezet: A szelep tömítés teljesítményének javítására szolgál, különösen alacsony nyomás körülmények között.

A szeleptárcsák száma szerintlengőkendező szelepekOsztható egy lemezes, dupla lemezes típusú és multi-disc típusra. Az egylemezű típusú típusa közepes kaliberű lengőkar-szelepekhez alkalmas, a dupla lemezes típus nagyobb átmérőhöz, és a multi-disc típus nagy kaliberű ellenőrző szelepekhez alkalmas a hidraulikus sokk csökkentése érdekében.

Ii. A szelep működési elve

A lengőkar -ellenőrző szelep működési elve a folyadéknyomáson és a szeleplemez holtteherén alapul:

1. zárt állapot: Ha a folyadék nem áramlik a csővezeték -rendszerbe, a szelepcsatorna szorosan illeszkedik a szelepüléshez, és lezárt állapotot képez, hogy megakadályozzák a folyadék áthaladását.

2. Nyitott állapot: Amikor a folyadék a szelepre áramlik, a folyadéknyomás hat a szelepcsatornán, ami a csap körül forog, és kinyitja a szelepet. Ugyanakkor a szelepcsatorna a folyadék hatása miatt nyitva marad, lehetővé téve a folyadék normál áramlását.

3. Zárt állapot (visszaáramlás): Amikor a folyadék leáll, vagy ellenkező irányba áramlik, a szelepcsatlakozó a csap körül forog a holtteher vagy rugóerő hatására, és bezárja a szelepet, ezáltal megakadályozva a folyadék visszaáramlását.

Alengőcsoport -szelepcsatlakoztatva van a billenőhöz, és egy bizonyos szögben képes forogni a csap körül. Amikor a csővezeték -folyadék a megadott irányba áramlik, a szelepcsatorna bemeneti nyomása magasabb, mint a kimeneti nyomás. Ebben az időben a szelepcsatlakozást a szelep üléstől el kell tolni, és a csap körül egy bizonyos helyzetbe forog, és a szelep nyitott állapotban van. Amikor a folyadék jobbról balra áramlik, azaz a fordított áramlás, a szelepcsatorna jobb oldalán lévő nyomás magasabb, mint a bal oldali nyomás. A mindkét oldal nyomáskülönbség által generált erő a szelepcsatornát a szelep üléssel szemben nyomja, és a folyadék nem tud átjutni, így a tápközeg nem tud visszaáramolni; És minél nagyobb a folyadéknyomás, annál szigorúbb a tömítőfelület, és annál jobb a tömítő hatás.
